导读注意本材料为考试教材的完整内容,为了大家学习方便,我们对其进行图文设计和策划整理,▼为图片指示,配有幽默的口诀和场景记忆图,后期,我们还有精彩的视频课程以及案例解析噢!我们的宗旨是“自我修养,轻松

注意:本材料为考试教材的完整内容,为了大家学习方便,我们对其进行图文设计和策划整理,▼为图片指示,配有幽默的口诀和场景记忆图,后期,我们还有精彩的视频课程以及案例解析噢!

我们的宗旨是:

“自我修养,轻松学习,快乐学习!”

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

···········正文开始·············

································

一、桥梁支座安装技术

(一)桥梁支座的作用

桥梁支座是连接桥梁上部结构和下部结构的重要结构部件,位于桥梁垫石之间,它 能将桥梁上部结构承受的荷载变形(位移和转角)可靠的传递给桥梁下部结构,是桥梁的重要传力装置

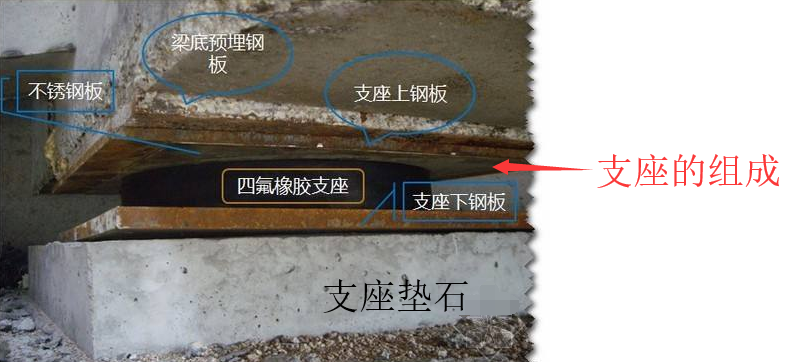

▼支座结构

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

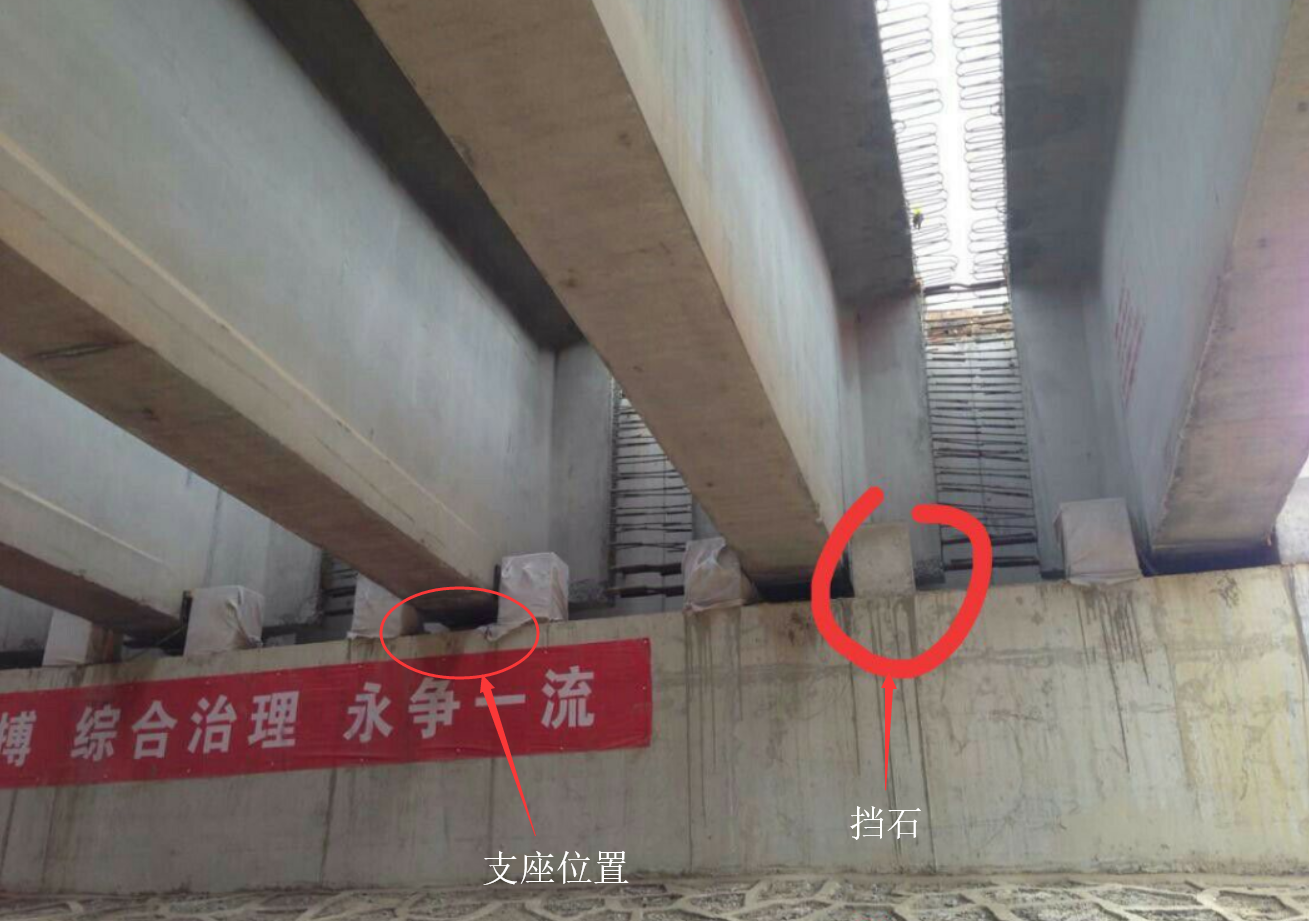

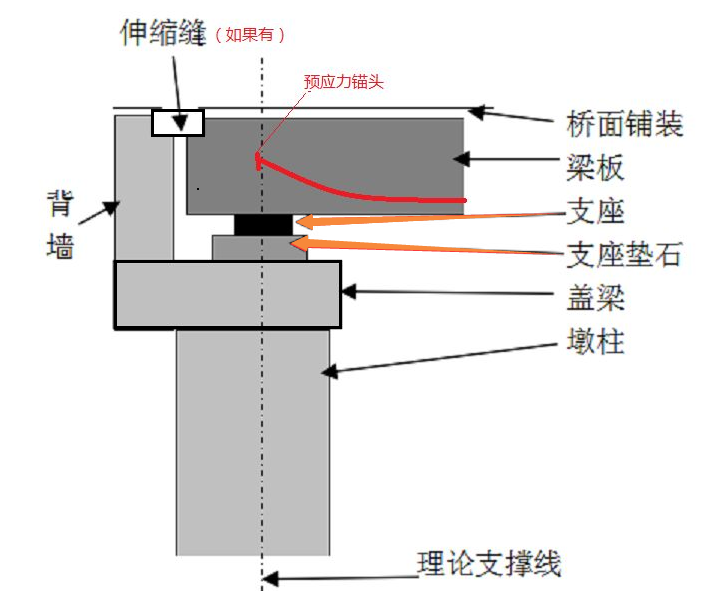

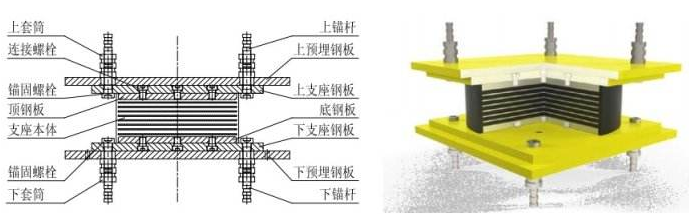

▼支座位置

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

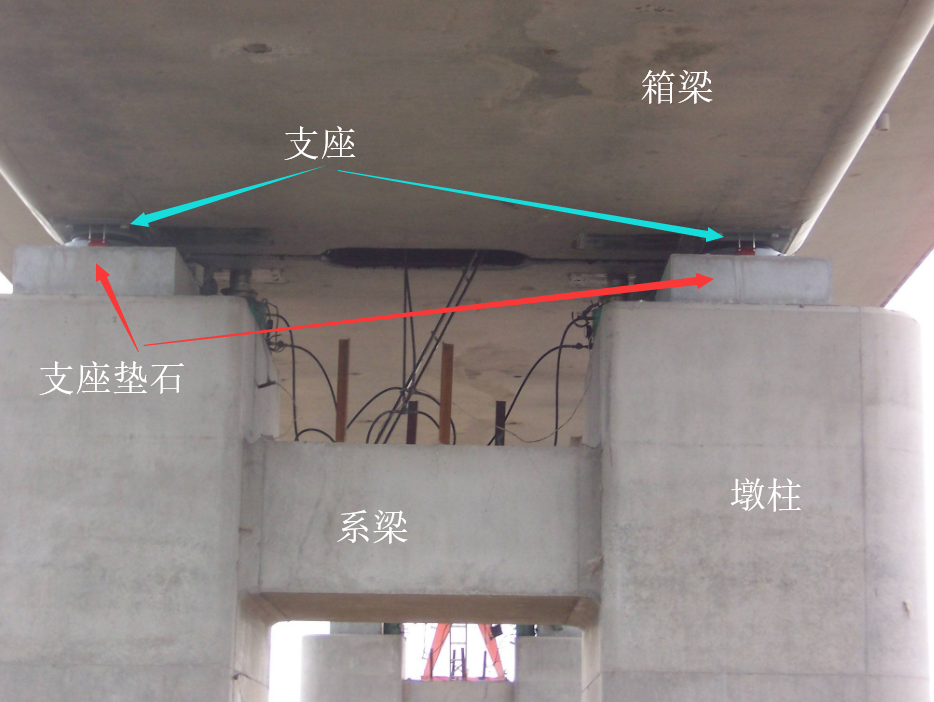

▼支座与支座垫石

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

桥梁支座的功能要求:

①首先支座必须具有足够的承载能力,以保证可靠的传递支座反力(竖向力和水平力)

②其次支座对桥梁变形的约束尽可能的小,以适应梁体自由伸缩转动的需要;

③另外支座还应便于安装、养护和维修,并在必要时可以进行更换

(简单记住:1传力,2不约束梁体,3便于修复更新)


(二)桥梁支座的分类

(1)按支座变形可能性分类:

①固定支座、

②单向活动支座、

③多向活动支座

(2)按支座所用材料分类:

①钢支座、

②聚四氟乙烯支座(滑动支座)、

③橡胶支座(板 式、盆式)等。

(3)按支座的结构形式分类:

①弧形支座、

②摇轴支座、

③车昆轴支座、

④橡胶支座、

⑤球形钢支座、

⑥拉压支座等。

桥梁支座类型很多,主要根据:

①支承反力、

②跨度、

③建筑高度、

④预期位移量

来选定,城市桥梁中常用的支座主要为板式橡胶支座盆式支座等。

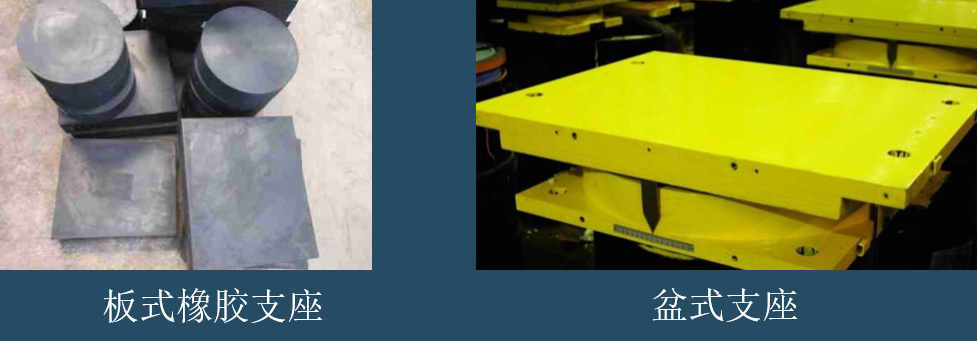

▼常用的两种支座

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)


(三)常用桥梁支座施工

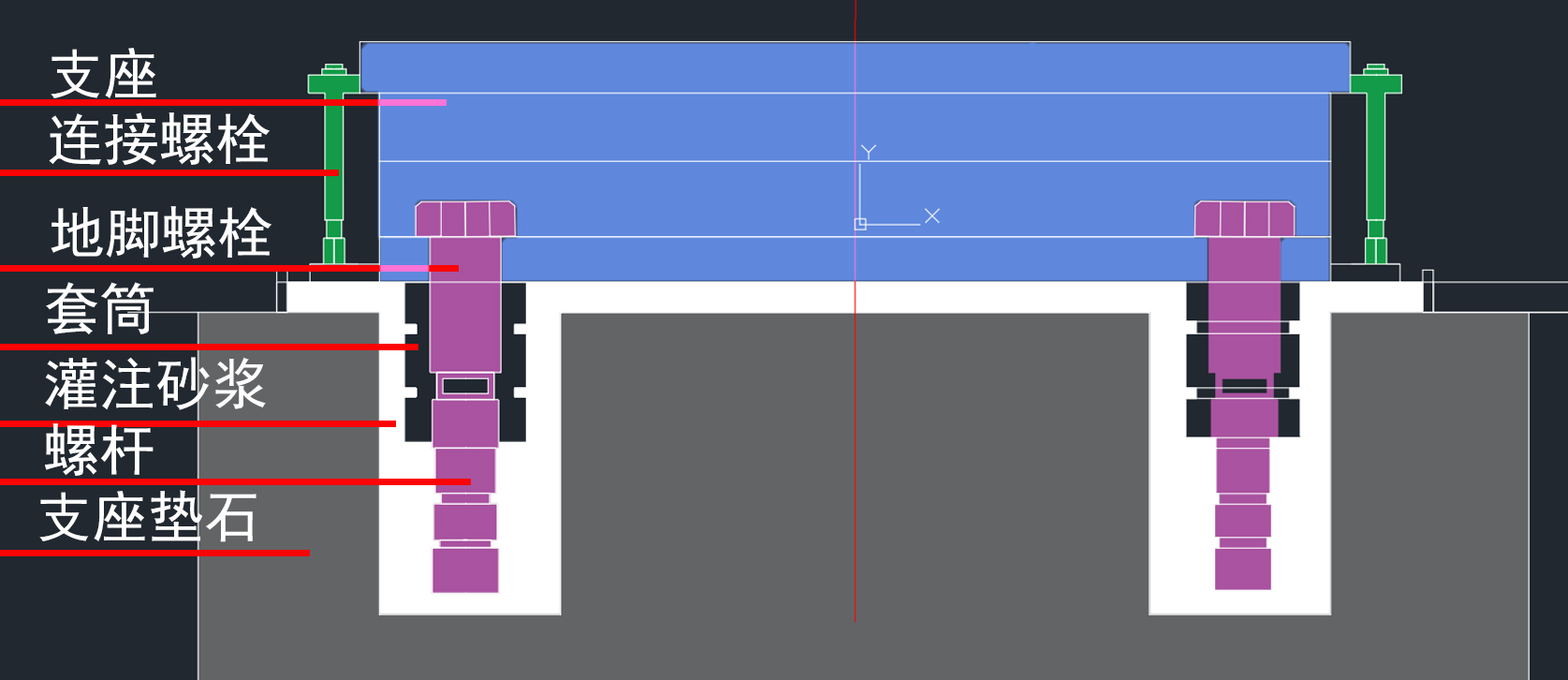

▼支座与支座垫石

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

(1)支座施工一般规定:

1)当实际支座安装温度与设计要求不同时,应通过计算设置支座顺桥方向的预偏量

2)支座安装平面位置顶面高程必须正确,不得偏斜、脱空、不均匀受力

3)支座滑动面上的聚四氟乙烯滑板不锈钢板位置应正确,不得有划痕、碰伤。

4)活动支座安装前应采用丙酣或酒精解体清洗其各相对滑移面,擦净后在聚四氟乙烯板顶面凹梢内满注硅脂。重新组装时应保持精度。

5)墩台帽、盖梁上的支座垫石挡块二次浇筑,确保其高程和位置的准确。垫石混凝土的强度必须符合设计要求。

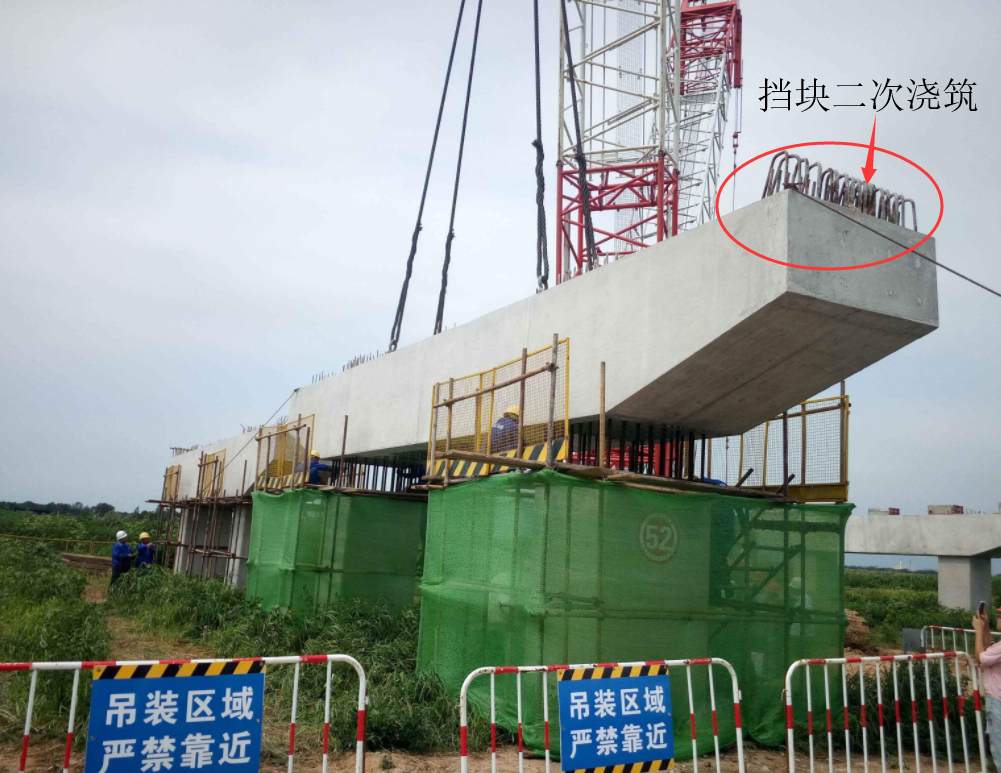

▼挡块(也叫防落梁挡石)

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

(2)板式橡胶支座:

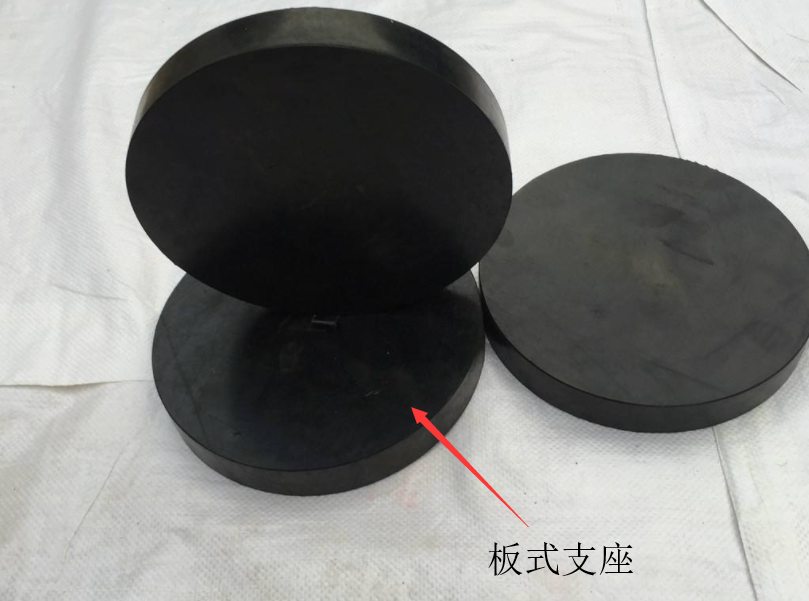

▼板式橡胶支座

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

1)支座安装前应将垫石顶面清理干净,采用于硬性水泥砂浆抹平,顶面标高应符合设计要求。

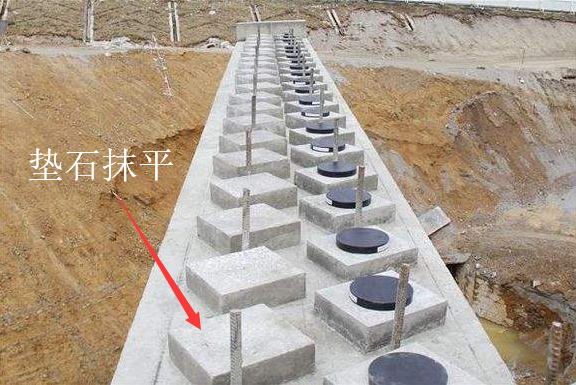

▼垫石抹平

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

2)梁、板安放时应位置准确,且与支座密贴。如就位不准或与支座不密贴时,必须重新起吊,采取垫钢板等措施,并应使支座位置控制在允许偏差内,不得用撬棍移动(就是不能随便去挪动)

(3)盆式橡胶支座:

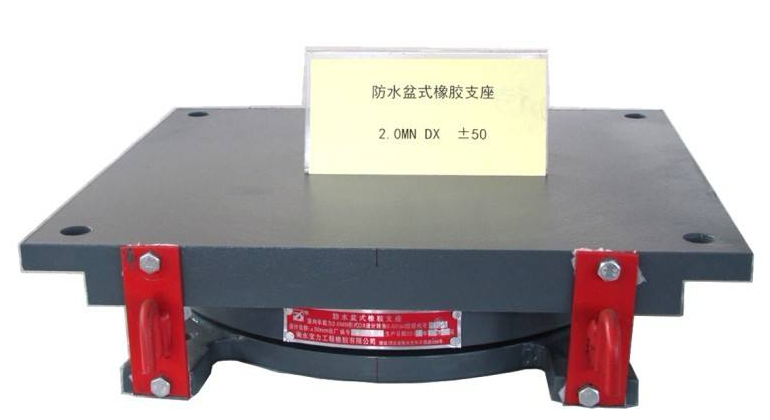

▼防水盆式橡胶支座

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

1)现浇梁盆式支座安装(现场浇筑粘结):

①支座安装前检查支座连接状况是否正常,不得松动上下钢板连接螺栓

②支座就位部位的垫石凿毛,清除预留锚栓孔中的杂物和积水,安装灌浆用模板,检查支座中心位置及标高后,采用重力方式灌浆

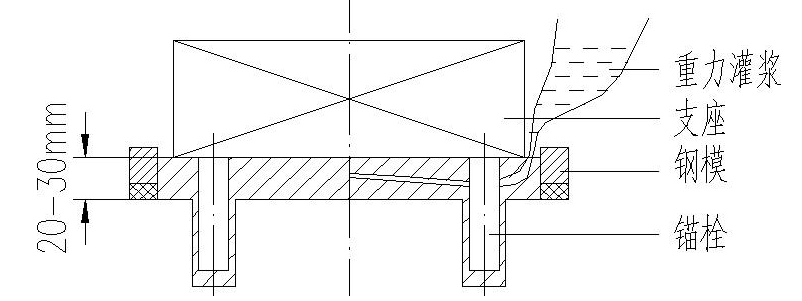

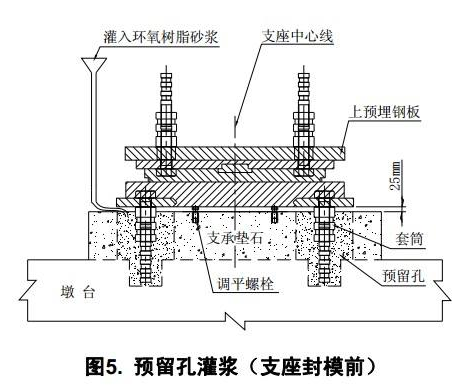

▼重力灌浆示意图

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

灌浆材料终凝后,拆除模板,检查是否有漏浆,待箱梁浇筑完混凝土后,及时拆除各支座的上下钢板连接螺栓。

▼现浇盆式支座安装

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

2) 预制梁盆式支座安装(提前钢筋安装好):

①预制梁在生产过程中按照设计位置预先将支座上钢板预埋至梁体内

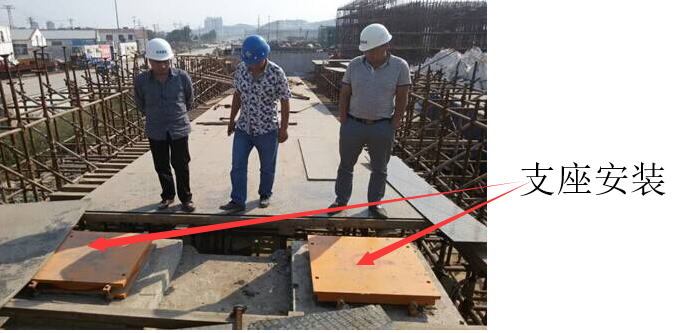

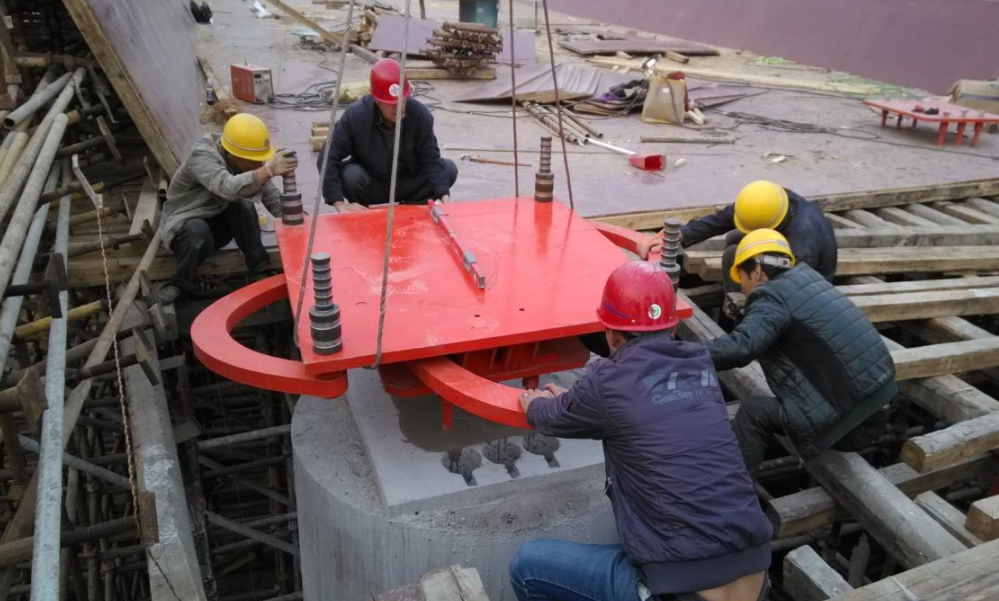

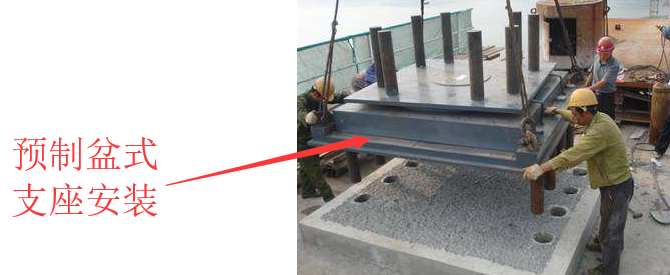

▼预制盆式支座安装

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

②在施工现场吊装前,将支座固定在预埋钢板上并用螺栓拧紧

③预制梁缓慢吊起,将支座下锚杆对准盖梁上预留孔,缓慢地落梁至临时支撑上,安装支座的同时,盖梁上安装支座灌浆模板,进行支座灌浆作业

▼灌浆作业

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

④支座安装结束,检查是否有漏浆处,并拆除各支座上、下连接钢板及螺栓。

(4) 支座安装后,支座与墩台顶钢垫板间应密贴


(四)支座施工质量检验标准 (重要)

(1)主控项目:

1)支座应进行进场检验

检查数量:全数检查

检验方法:检查合格证、出厂性能试验报告(都是与单体性能有关的)

2) 支座安装前,应检查①跨距、②支座栓孔位置和③支座垫石顶面高程、④平整度、⑤坡度、 ⑥坡向,确认符合设计要求。

检查数量:全数检查

检验方法:用经纬仪、水准仪与钢尺量测(都是与尺寸有关的)

3)支座与梁底及垫石之间必须密贴, 间隙不得大于O.3mm。

垫石材料和强度应符合设计要求。

检查数量:全数检查。

检验方法:观察或用塞尺检查、检查垫层材料产品合格证

4) 支座锚栓的埋置深度外露长度应符合设计要求。

支座锚栓应在其位置调整准确 后固结,锚栓与孔之间隙必须填捣密实。

检查数量:全数检查。

检验方法:观察。

5 )支座的粘结灌浆润滑材料应符合设计要求。

检查数量:全数检查。

检验方法:检查粘结灌浆材料的配合比通知单、检查润滑材料的产品合格证、进场验 收记录

(记住:以上5个主控项目都是全数检查)

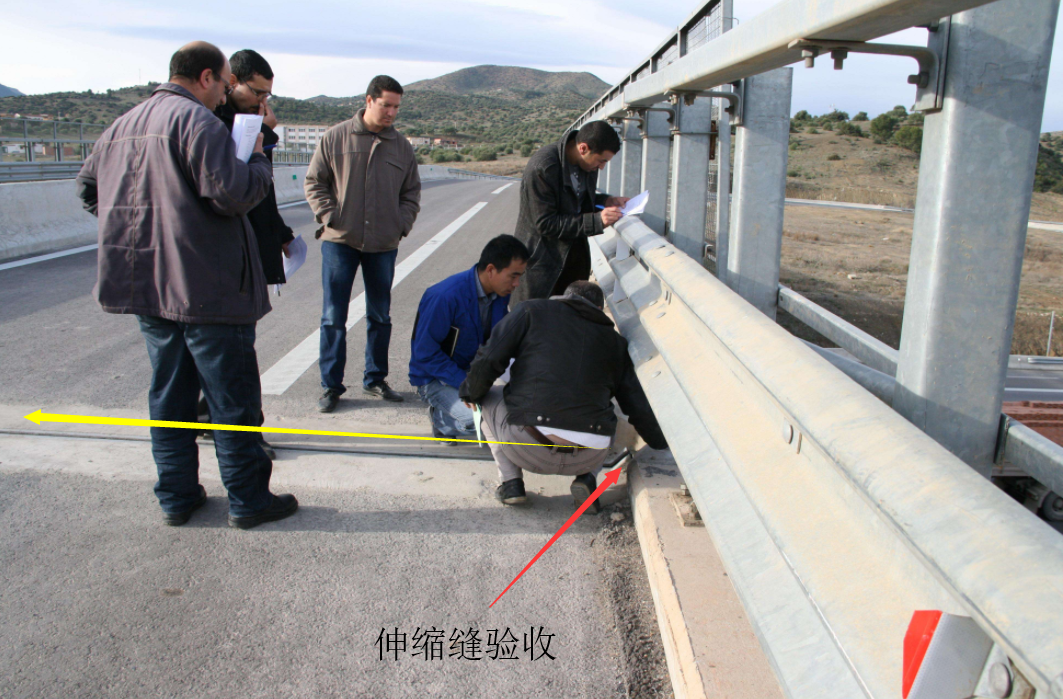

▼桥梁伸缩装置验收

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

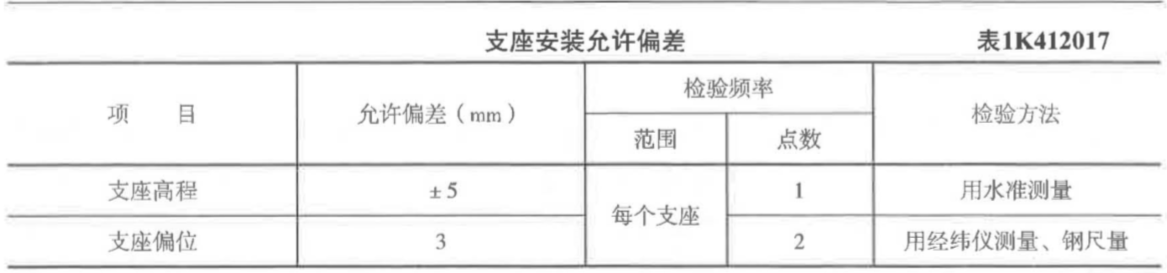

(2)一般项目: 支座安装允许偏差应符合表lK412017的规定。

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)


二、伸缩装置安装技术

为满足桥面变形的要求,通常在两梁端之间梁端与桥台之间或桥梁的佼接位置上设置伸缩装置。

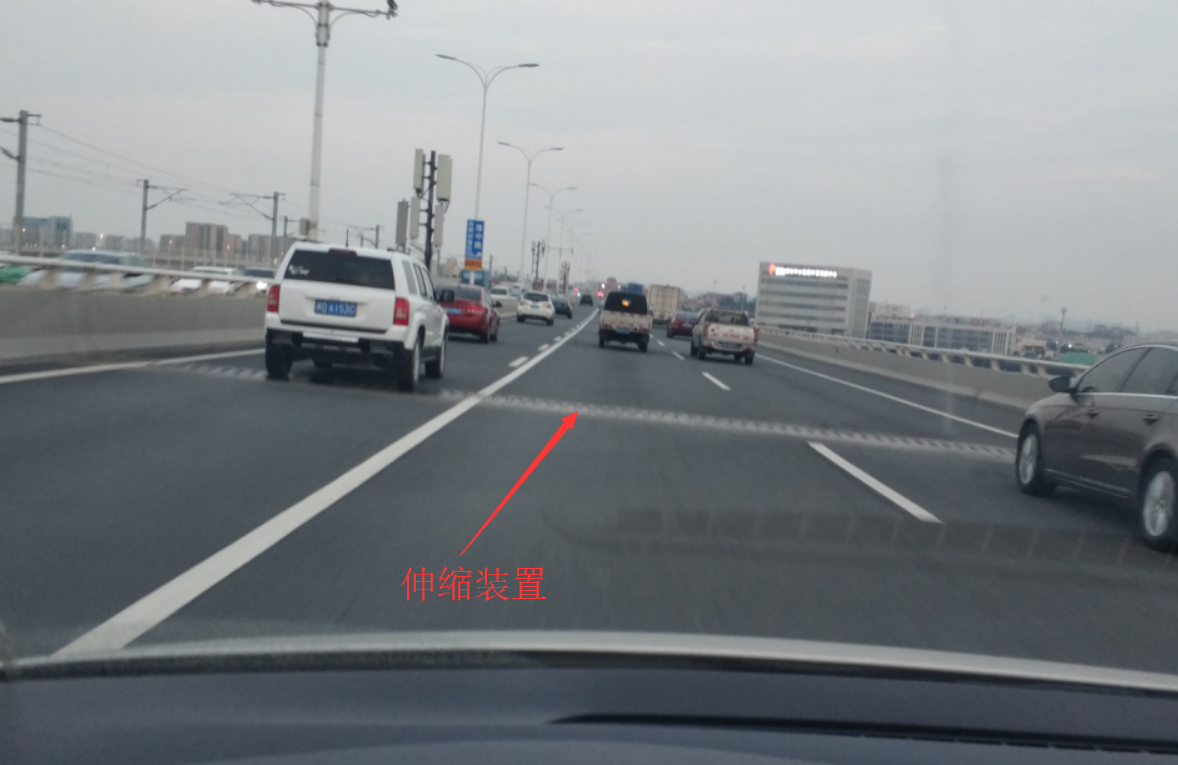

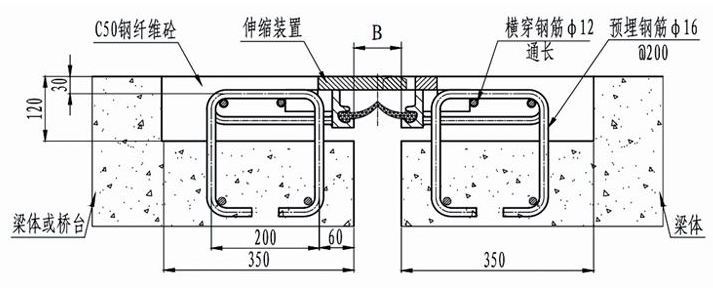

▼桥梁伸缩装置

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

桥梁伸缩缝作用在于调节由车辆荷载和桥梁建筑材料引起的上部结构之间的位移连结

要求伸缩装置在平行、垂直于桥梁轴线的两个方向均能自由伸缩,牢固可靠。

车辆行驶过时应平顺、无突跳与噪声

要能防止雨水和垃圾泥土渗入阻塞

安装、检 查、养护、消除污物都要简易方便

在设置伸缩缝处,栏杆与桥面铺装都要断开

桥梁伸缩装置按传力方式和构造特点可分为:

①对接式、

②钢制支承式、

③组合剪切式(板 式)、

④模数支承式以及

⑤弹性装置

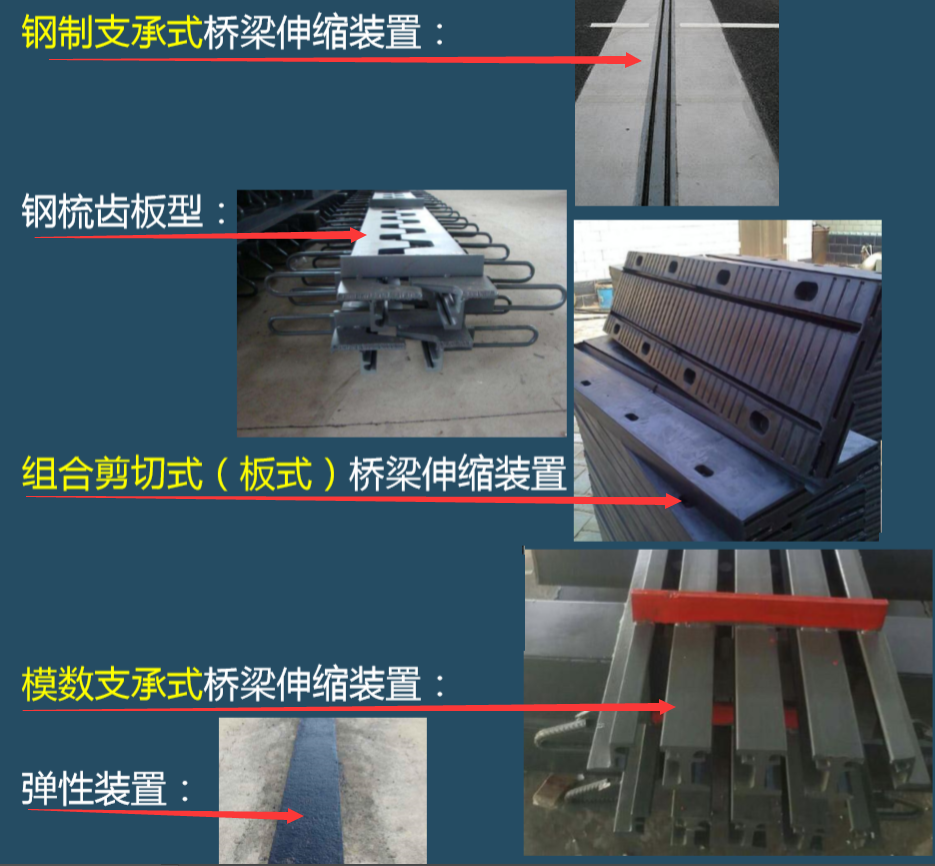

▼伸缩装置类型

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)


(一)伸缩装置的性能要求

(1)伸缩装置应能够适应、满足桥梁纵、横、竖三向的变形要求,当桥梁变形使伸 缩装置产生显著的横向错位和竖向错位时,要确定伸缩装置的平面转角要求和竖向转角要求,并进行变形性能检测。

(2)伸缩装置应具有可靠的防水、排水系统,防水性能应符合注满水24h无渗漏的要求。


(二)伸缩装置运输与储存

(1)伸缩装置运输中避免阳光直晒防止雨淋雪浸,保持清洁,防止变形,且不能 与其他有害物质相接触,注意防火。

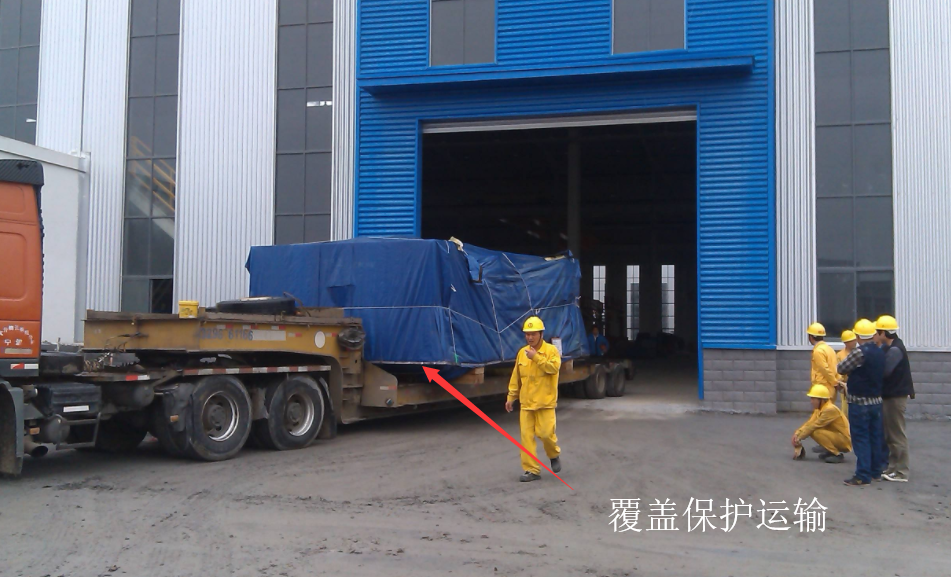

▼伸缩装置运输

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

(2)伸缩装置不得露天堆放,存放场所应干燥通风,产品应远离热源1m以外不得与地面直接接触,存放应整齐、保持清洁,严禁与酸、碱、油类、有机溶剂等相接触。

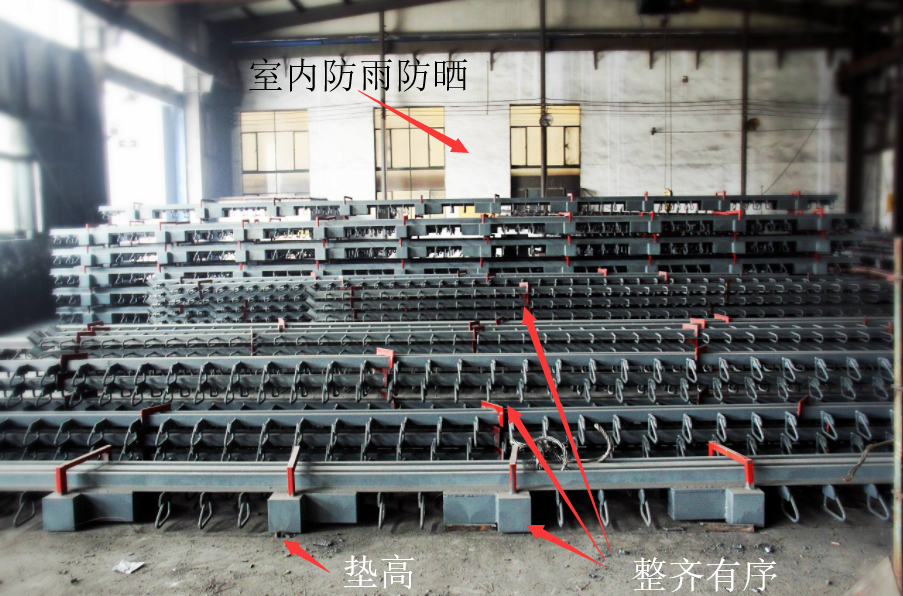

▼伸缩装置存放

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)


(三)伸缩装置施工安装

(1)施工安装前按照设计图纸提供的尺寸,核对梁、板端部及桥台处安装伸缩装置 的预留槽尺寸,并检查核对梁、板与桥台间的预埋锚固钢筋的规格、数量及位置。(检查核对各种规格位置尺寸,考试的时候你能想到的都写出来,再去挑)

(2)伸缩装置上桥安装前,按照安装时的气温调整安装时的定位值,并应由安装负责人检查签字后方可用专用卡具将其固定。

(3)伸缩装置吊装就位前,将预留槽内混凝土凿毛清扫干净,吊装时应按照厂家 标明的吊点位置起吊,必要时做适当加强。

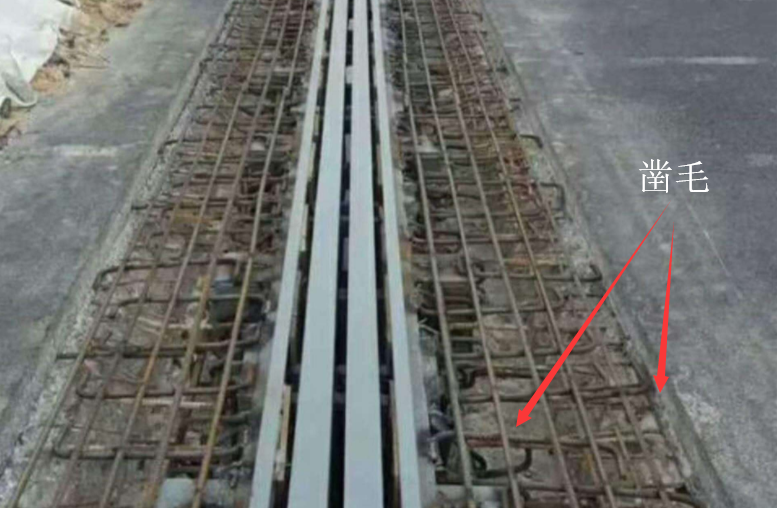

▼凿毛位置

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

(4) 安装时,应保证伸缩装置中心线桥梁中心线重合,伸缩装置因桥向应对称放置于伸缩缝的间隙上,然后沿桥面横坡方向测量水平标高,井用水平尺或板尺定位,使其顶面标高与设计及规范要求相吻合后垫平。随即将伸缩装置的锚固钢筋与桥梁预埋钢筋焊接牢固

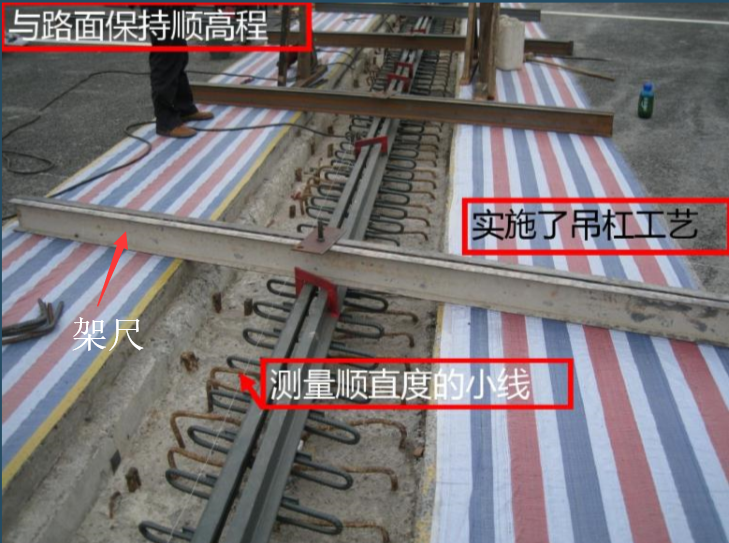

▼水平尺架住定位

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

(5)浇筑混凝土前,应彻底清扫预留槽,并用泡沫塑料伸缩缝间隙处填塞,然后安装必要的模板。棍凝土强度等级应满足设计及规范要求,浇筑时要振捣密实。

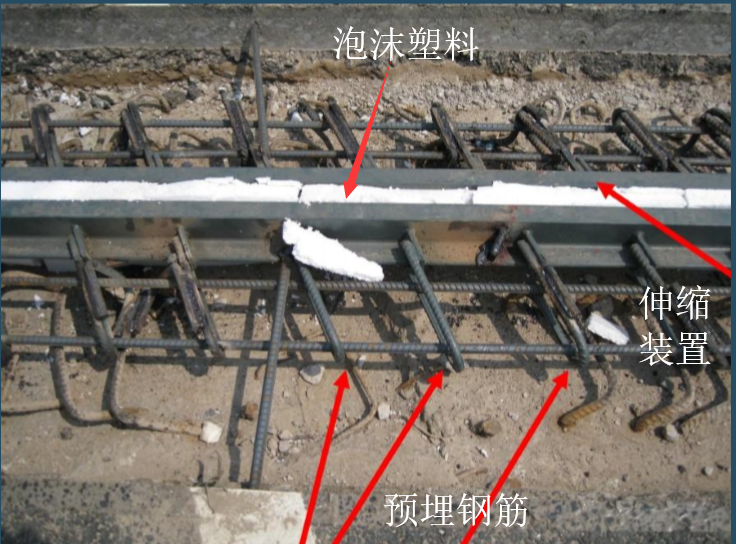

▼填塞泡沫塑料

桥梁支座、伸缩装置安装技术(19年市政建造师精品课程)

(6)伸缩装置两侧预留槽混凝土强度在未满足设计要求前不得开放交通

···················································

本节结束

···················································
