迷你小焊机多少钱一台(60元入手的迷你电焊机拆解)

发布者:丁俊华
导读大家好这里是机电DIY,这是我昨天开箱的小电焊机,花了60块钱买的,买的时候呢就是一台裸机,什么附件都没有!这台迷你的小电焊机买回来之后呢,很多朋友说想让我拆开看一下里面的结构,下面我就把它拆开给大家


大家好这里是机电DIY,这是我昨天开箱的小电焊机,

60元入手的迷你电焊机拆解

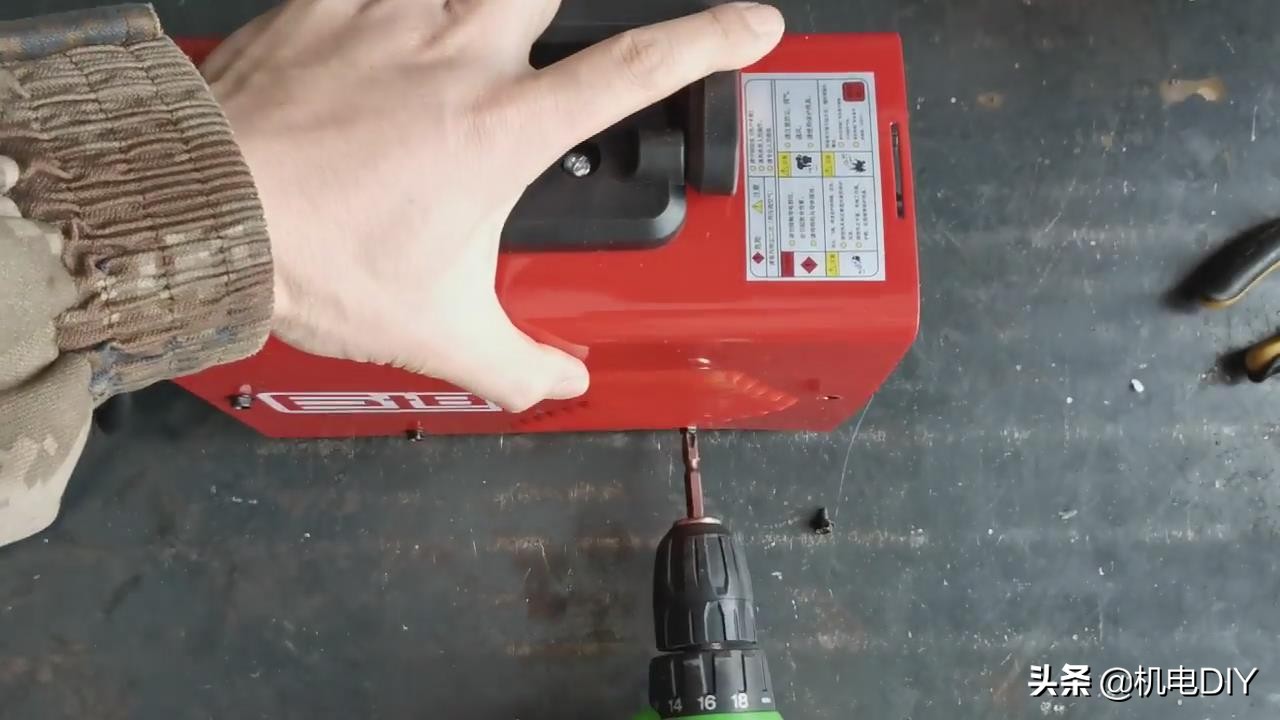

花了60块钱买的,买的时候呢就是一台裸机,什么附件都没有!这台迷你的小电焊机买回来之后呢,很多朋友说想让我拆开看一下里面的结构,下面我就把它拆开给大家看一下内部结构啊。这个迷你的小电焊机呢。每侧都有四颗螺丝。

60元入手的迷你电焊机拆解

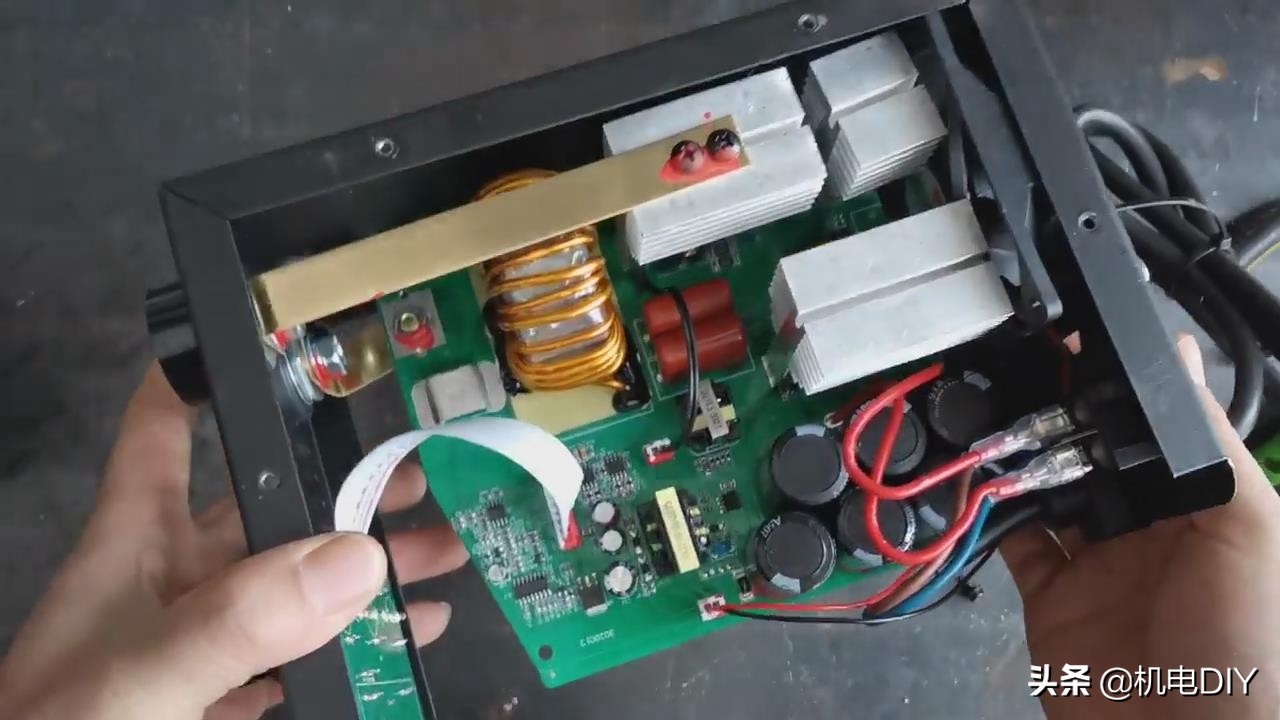

这就是它的内部结构,用了六只小电容,

60元入手的迷你电焊机拆解

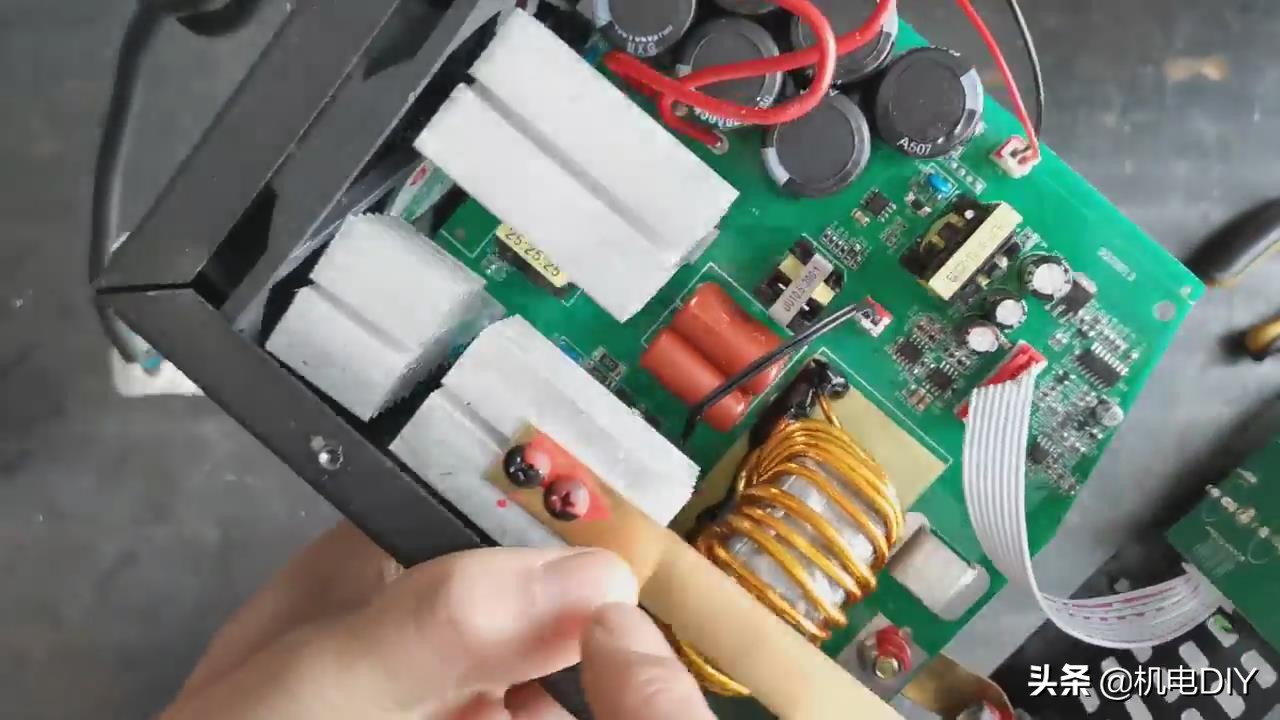

这个容量是450v820微法的。这个是主变压器。

60元入手的迷你电焊机拆解

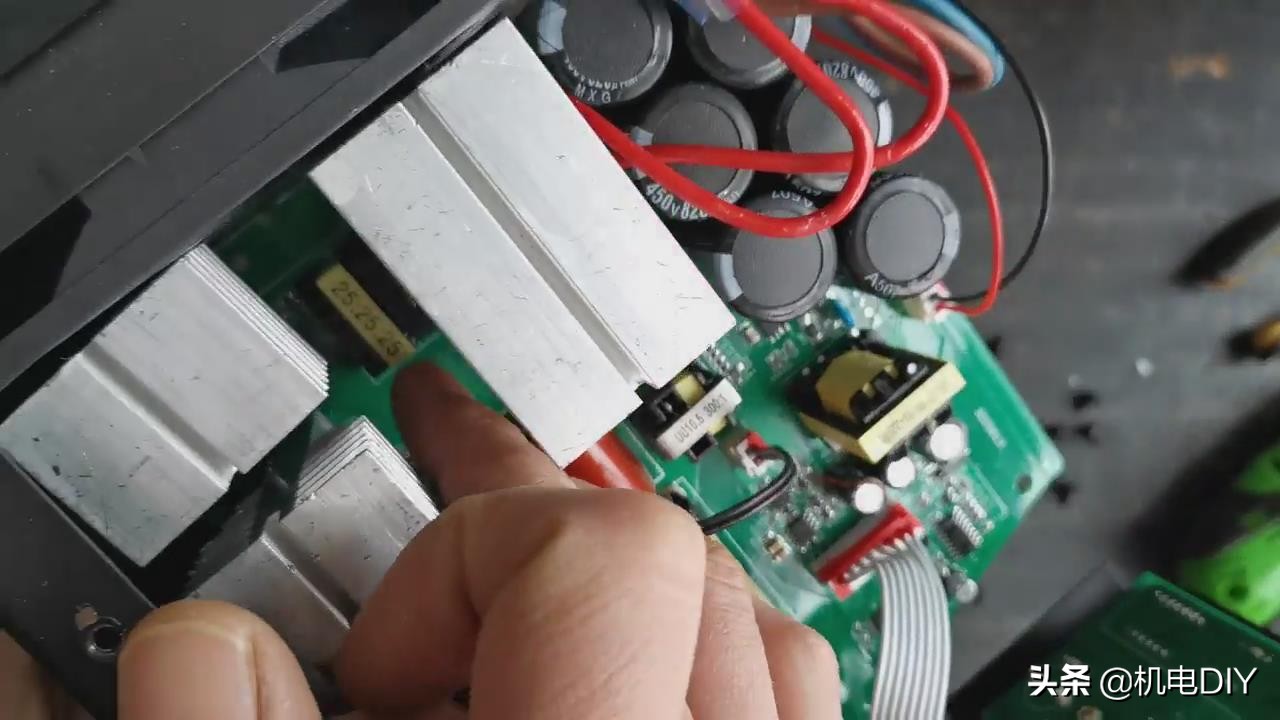

然后在这个散片上分别有整流桥,然后igbt和二极管。

60元入手的迷你电焊机拆解

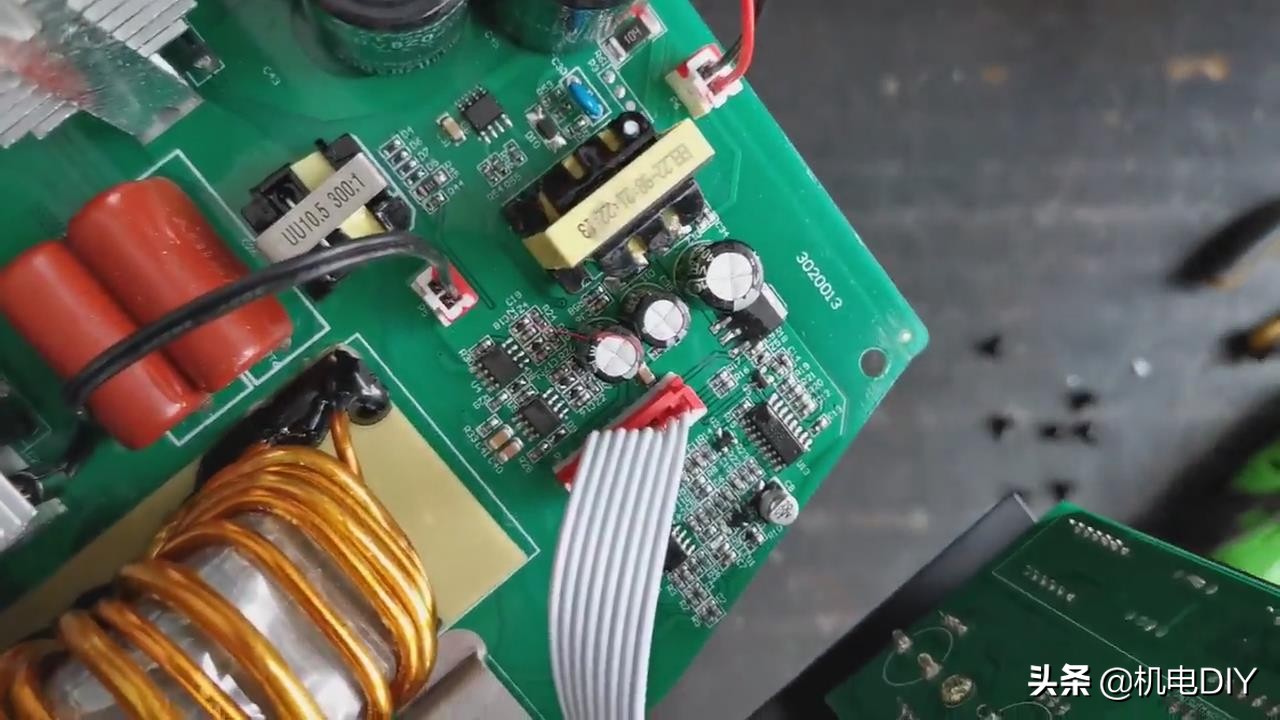

这个芯片呀,是3525,

60元入手的迷你电焊机拆解

电流互感器。这个地方是电源。这个地方是电源变压器,这个应该是驱动变压器。

60元入手的迷你电焊机拆解

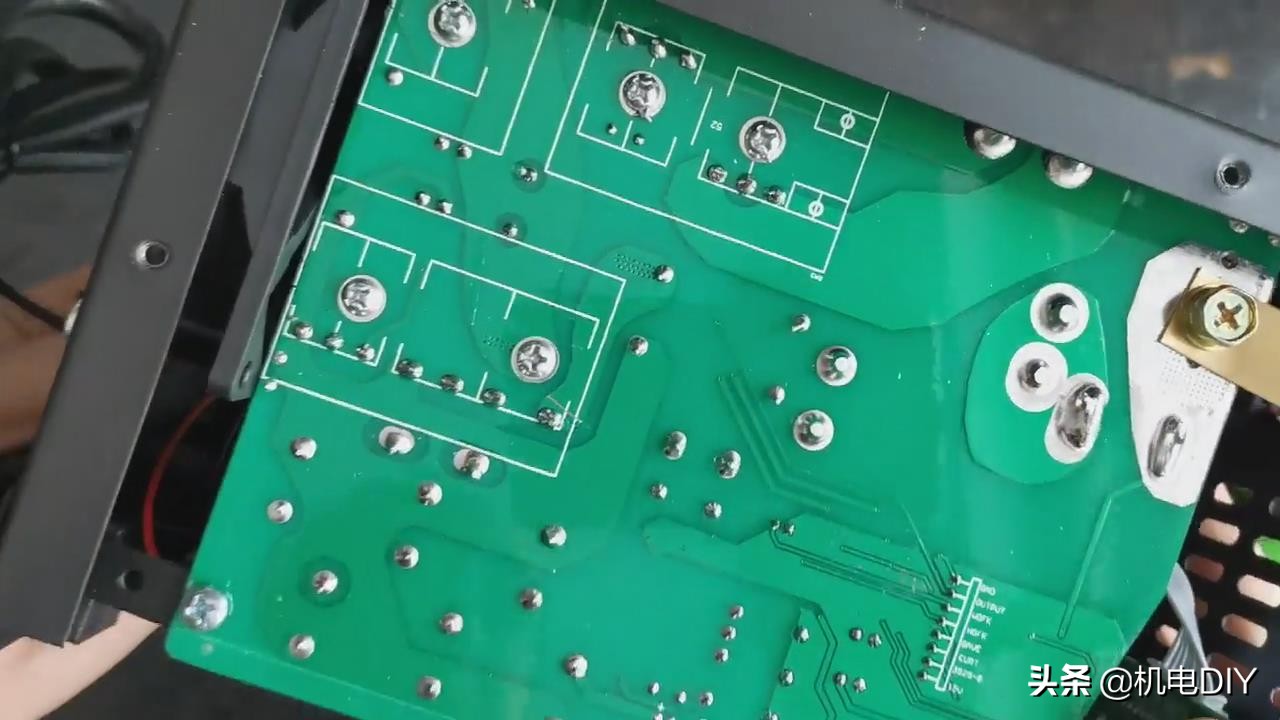

这个就是它背面的样子。

60元入手的迷你电焊机拆解

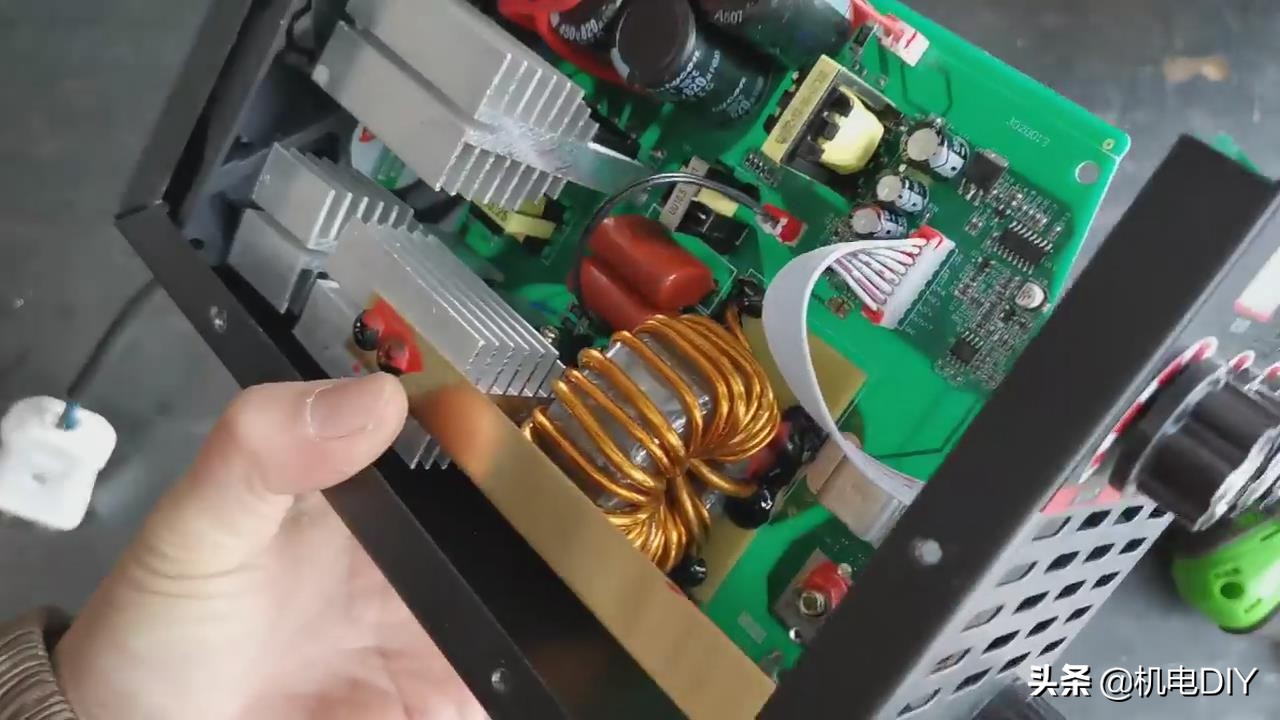

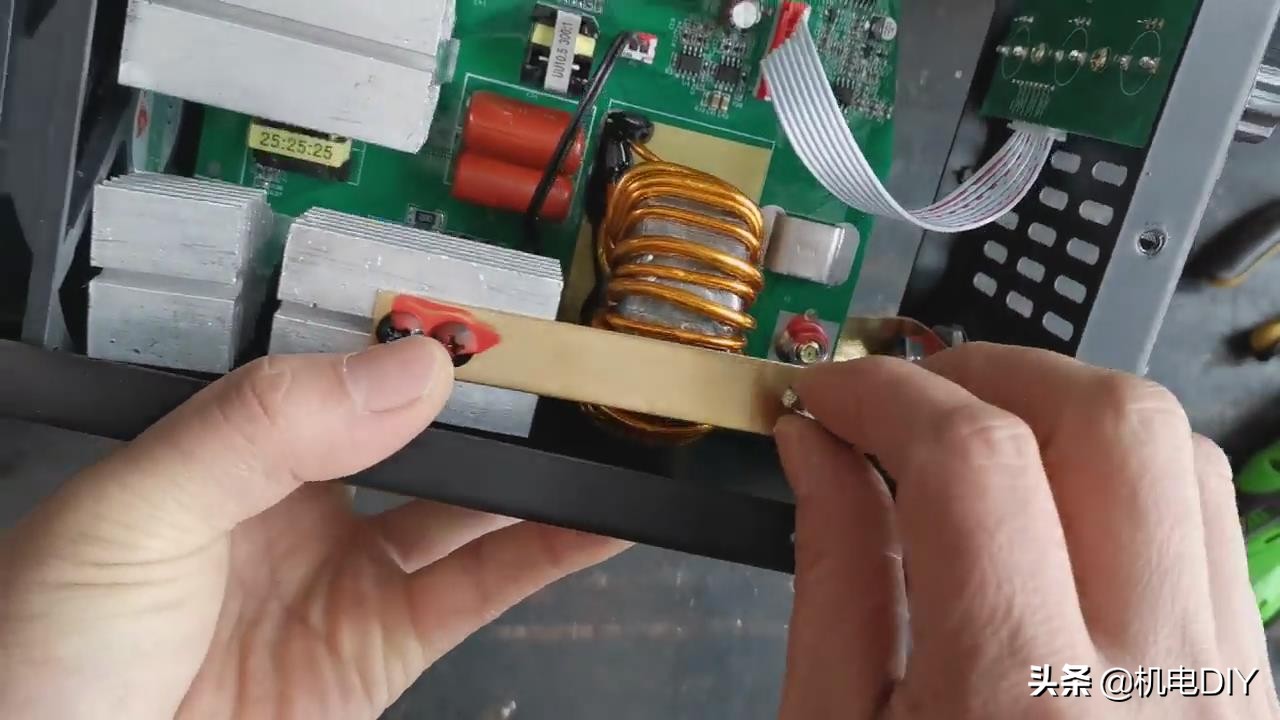

前面呢还有一块儿面板。这小块儿是铜的。

60元入手的迷你电焊机拆解

这就是它的内部结构。谢谢大家的收看!喜欢的朋友欢迎关注转发加评论
