一、一个家庭要都用太阳能光伏发电,那需要4000W一4500W的太阳能光伏板,蓄电池用约50块够用,可完成一个独立的光伏发电系统(不用连市网电),因为一个家庭电器包括: 冰箱约300w、微波炉约1000w、电磁炉约1500W,洗衣机约200w、电视约150w、空调约1800W、照明灯8个约50w,合约5000w,但不可能同时都使用,按60%使用率,那么约用3500w,这样总功率用4500W的光伏板发电来用一个家庭多多有余。图①

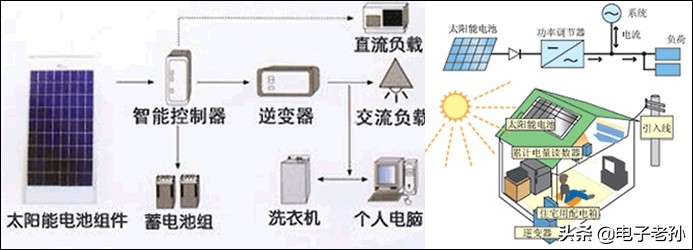

图①独立太阳能发电系统
二、一例边远地区学校使用太阳能发电案例,独立系统完善如下: 学校教室使用8支40w日光灯,每天点亮8小时;卫生间用2个11w的节能灯,每天平均点2小时;配备2台计算机(每台300w),每天使用4小时;一台投影仪300w,使用3小时,一台微波炉800W,使用1小时;一台冰箱200w,全日使用12小时,保证使用时间5天,当地太阳辐照在45度倾角时最平均,辐照时数为4小时/日,冬季的平均气温达到一20℃,如何采用太阳能光伏供电?
1、计算日负载如下:
日光灯 8ⅹ40ⅹ8=2560(w.h)
节能灯 2ⅹ11ⅹ2=44w(w.h)
计算机 2ⅹ300x4=2400(w.h)
投影仪 1x300X3=900w(w.h)
微波炉 1X800X1=800w(w.h)
冰箱 1X200wX12=2400(w.h)
日交流负载合计为9104w.h,如是釆用输入电压为24伏的逆变器,逆变器效率为90%,以A.h表示的直流日负载为:
直流日负载=9104w.h÷24÷0.9=421(A.h)
由于冬天温度低,必须考虑温度因子,计算平均放电率: 工作时数=Σ(负载x工作时数)÷Σ负载=9104÷(8x40+2ⅹ11十2x300十300十800十200)=4.06(h)。
平均放电率=4.06ⅹ5÷0.5=40.6h放电率,温度因子是0.7,
蓄电电池的电容量=421ⅹ5÷0.5÷0.7=6014(A.h)(50h放电率)
选用容量为2V1500A.h(50h放电率)的蓄电池4支并联,12支串联即可。如果釆用12Ⅴ75w光伏组件,图②

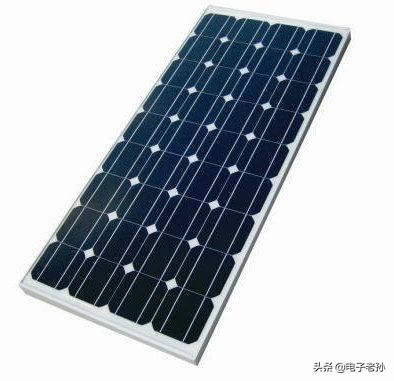

图②12V75w太阳能光伏发电板
则: 光伏组件日输出=4ⅹ4.35=17.4(A.h/日)
并联光伏组件数=421A.h/日x1.1÷0.9÷17.4A.h/日=29.6≈30
串联光伏组件数=24÷12=2
那么丨_釆用4500W的光伏电源,光伏阵列由60块12V75W的光伏组件(2串30并)组成,蓄电池组由48块2V1500A.h蓄电池组(12串4并)而成。图③
图③2Ⅴ1500A.h蓄电池
这样,组成一个完整的独立光伏发电系统,可保证使用时间5天。
